Для надежного контроля трещин в несущих стенах оптимальным решением будет установка IoT-датчиков с автоматической передачей данных. Основные шаги включают выбор подходящих датчиков (например, тензометрических или струнных), их монтаж в зонах риска, настройку беспроводной сети и облачной платформы для сбора данных. При правильном выполнении система позволит отслеживать динамику трещин в реальном времени и своевременно реагировать на опасные изменения.
Выбор типа датчиков и оборудования
Первый шаг — выбрать датчики, подходящие для ваших условий. Основные типы: тензометрические, струнные и оптические.
- Тензометрические датчики — измеряют деформацию по изменению электрического сопротивления. Доступны по цене, но требуют надежной герметизации и менее точны при длительных измерениях.
- Струнные датчики — используют колебания натянутой струны. Более стабильны и точны, устойчивы к внешним воздействиям, но дороже.
- Оптические датчики — на основе волоконной оптики, обеспечивают высокую точность и защиту от электромагнитных помех, но требуют специального оборудования.
Критерии выбора: точность (обычно 0.01 мм для струнных), диапазон измерений (до 10 мм), устойчивость к влажности и температуре (IP67 для наружной установки). Для большинства жилых зданий подойдут струнные датчики с диапазоном 5 мм и точностью 0.01 мм.
Дополнительное оборудование: контроллер (например, Arduino или промышленный сборщик данных), модули связи (Wi-Fi для дома, LoRaWAN для удаленных объектов), источник питания (батареи или солнечная панель). Для облачной передачи данных потребуется шлюз.
Планирование размещения датчиков
Правильное размещение — залог достоверных данных. Проведите визуальный осмотр стен, выявите трещины и зоны риска.
- Углы здания, места примыкания перекрытий и простенки — наиболее вероятные зоны образования трещин.
- Существующие трещины: датчики устанавливаются поперек трещины для измерения ее раскрытия.
- Количество датчиков зависит от площади и состояния: для дома 100 м² обычно достаточно 5-10 датчиков.
- Составьте схему с указанием расстояний между датчиками (минимум 30 см от углов) и обеспечьте доступ для обслуживания.
Важно: если трещина уже стабилизировалась, датчик все равно полезен для контроля повторного раскрытия.
Подготовка поверхности и монтаж датчиков
Для надежного крепления датчика необходимо подготовить поверхность.
- Очистите участок от пыли, краски и непрочных фрагментов. Используйте металлическую щетку и обезжириватель.
- Выровняйте поверхность цементным раствором или эпоксидной шпаклевкой, если есть неровности. Дайте высохнуть.

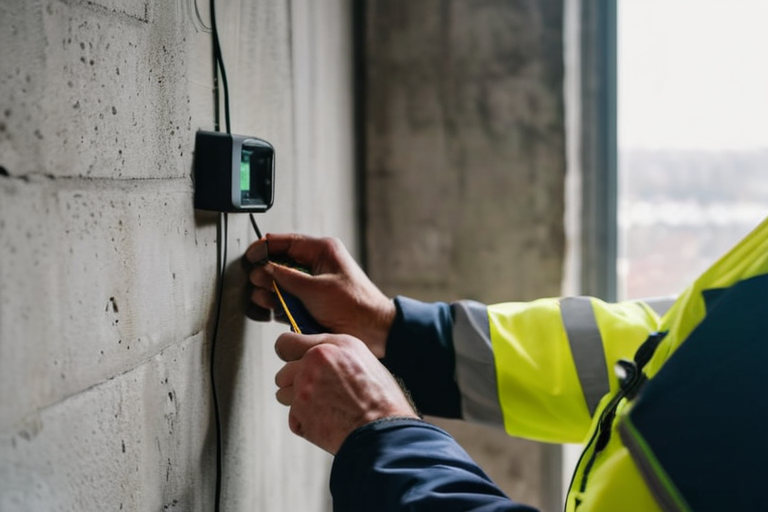

- Закрепите датчик: для большинства моделей используется высокопрочный эпоксидный клей или анкерные болты. Следуйте инструкции производителя.
- Ориентируйте датчик перпендикулярно направлению трещины, чтобы измерять раскрытие, а не сдвиг.
- Проследите, чтобы датчик не касался соседних элементов и имел достаточно места для деформации.
Для тензодатчиков важно закрепить их на чистую и гладкую поверхность, чтобы избежать локальных напряжений.
Подключение и настройка IoT-платформы
После монтажа датчиков подключите их к контроллеру и настройте передачу данных.
- Соедините датчики с контроллером согласно схеме (обычно 4-проводное подключение для тензо).
- Настройте сеть: для Wi-Fi укажите SSID и пароль, для LoRaWAN — ключи активации.
- Выберите облачную платформу: ThingsBoard, AWS IoT Core или локальный сервер на Raspberry Pi.
- Зарегистрируйте устройства и настройте поток данных: частота опроса (например, 1 раз в час) и параметры калибровки.
- Проверьте, что данные поступают в дашборд платформы.
Для локальной системы можно использовать Node-RED для визуализации и хранения в базе данных.
Калибровка и тестирование системы
Точность измерений зависит от калибровки.
- Проведите калибровку датчиков с помощью эталонного микрометра или специального калибратора. Установите нулевую точку при текущем состоянии трещины.
- Проверьте передачу данных: отправьте тестовое сообщение и убедитесь, что оно получено платформой.
- Настройте уведомления: задайте пороговые значения для предупреждений (например, при раскрытии более 0.5 мм или скорости изменения 0.1 мм/мес).
- Проведите пробную эксплуатацию в течение 3-5 дней, сравнивая показания с ручными измерениями.
Если датчики имеют встроенную калибровку, следуйте инструкции производителя.
Интерпретация данных и настройка оповещений
Данные с датчиков отображаются в виде графиков изменения ширины трещины во времени. Анализируйте:
- Стабильное состояние: колебания в пределах 0.1 мм — норма.
- Постепенное увеличение: если трещина растет более 0.1 мм в месяц, это повод для беспокойства.
- Резкие скачки: немедленно реагируйте.
Настройте оповещения: SMS или email при превышении порогов. Интеграция с Telegram-ботом позволяет получать уведомления в мессенджер.
Для сложных случаев рекомендуется консультация инженера-строителя.
Обслуживание и проверка системы
Для долгосрочной работы проводите регулярное обслуживание.
- Ежемесячно визуально осматривайте датчики на предмет повреждений, коррозии или смещения.
- Проверяйте уровень заряда батарей (если автономные) и при необходимости заменяйте.
- Один раз в год проводите повторную калибровку, особенно если были изменения температуры.
- Обновляйте прошивку контроллера и датчиков для исправления ошибок.
Ведите журнал обслуживания.
Часто задаваемые вопросы
Вопрос: Можно ли установить такие датчики самостоятельно без специальных навыков?
Да, при наличии базовых технических знаний и следовании инструкции. Сложности могут возникнуть с калибровкой и настройкой сети, но большинство производителей предоставляют подробные руководства.
Вопрос: Какой тип датчиков лучше для наружных стен?
Для наружных стен выбирайте датчики с классом защиты IP67 и рабочим диапазоном температур от -40 до +60°C. Струнные датчики обычно более устойчивы к погодным условиям.
Вопрос: Нужно ли согласование с надзорными органами?
Если система используется для коммерческого здания или в рамках строительного контроля, могут потребоваться сертифицированные датчики и поверка. Для частного дома согласование обычно не требуется.
Вопрос: Как часто нужно снимать показания?
Оптимальная частота — раз в час для постоянного мониторинга. При стабильной ситуации можно снизить до 1 раза в сутки, но для раннего обнаружения опасных изменений лучше сохранять высокую частоту.
| Тип датчика | Точность | Диапазон | Цена (условно) | Устойчивость к влаге |
|---|---|---|---|---|
| Тензометрический | 0.01 мм | до 5 мм | низкая | средняя |
| Струнный | 0.005 мм | до 10 мм | средняя | высокая |
| Оптический | 0.001 мм | до 20 мм | высокая | очень высокая |
