Проектирование сантехники в 3D-печатном доме требует иного подхода, чем в традиционном строительстве: из-за особенностей послойной печати и свойств бетона нельзя просто штробить стены. Оптимальное решение — закладывать трубы в стены на этапе печати или прокладывать их в стяжке пола. В этой статье вы найдете пошаговый план: от выбора места санузлов до монтажа с учетом усадки материала.
Особенности 3D-печатных домов, влияющие на проектирование сантехники
3D-печатные стены возводятся послойно, что создает неровности и микропустоты между слоями. Это затрудняет штробление: борозды могут ослабить конструкцию, а скрыть трубы в таких стенах сложнее. Кроме того, толщина стен часто меньше, чем в традиционных домах, что ограничивает глубину штроб. Однако есть и преимущество: в процессе печати можно закладывать трубы прямо в стену, что исключает необходимость штробления.
Планировка санузлов: выбор места и компоновка
Правильная планировка санузлов — залог экономии материалов и упрощения монтажа. Следуйте этим рекомендациям:
- Группируйте санузлы смежно (например, ванная и туалет рядом), чтобы сократить длину трубопроводов и количество проходов через несущие стены.
- Размещайте санузлы вблизи стояков водоснабжения и канализации, если они предусмотрены проектом.
- Используйте возможность прокладки труб в перекрытиях и стяжке пола — это снижает нагрузку на стены.
- Продумайте вентиляцию и доступ к ревизиям: лючки должны быть в местах соединений.
Также учитывайте, что в 3D-печатном доме можно создавать ниши и каналы прямо в процессе печати, что упрощает размещение труб.
Проектирование разводки водоснабжения: трубы и фитинги
Для водоснабжения в 3D-печатном доме лучше всего подходят трубы из сшитого полиэтилена (PEX) или полипропилена. Они гибкие, что позволяет укладывать их с минимальным количеством соединений. Рекомендуется коллекторная разводка: от коллектора к каждому прибору идет отдельная труба, что уменьшает число соединений в стенах и упрощает монтаж.
При проектировании учтите:
- Диаметр труб рассчитывается исходя из количества точек водоразбора и длины магистралей. Обычно для квартир используют трубы 16–20 мм.
- В местах прохода через фундамент и перекрытия закладывайте гильзы — это защитит трубы от повреждений.
- Если вы планируете закладку труб при печати, заранее продумайте их трассировку и зафиксируйте временные крепления, чтобы трубы не сместились.
Проектирование канализации: уклоны и вентиляция
Канализация в 3D-печатном доме проектируется по тем же принципам, что и в обычном, но с учетом особенностей монтажа. Основные моменты:
- Обеспечьте уклоны труб 2–3 см на метр — это стандарт для самотечной канализации.
- Используйте трубы ПВХ или полипропилен диаметром 50–110 мм. Они легкие и легко соединяются.
- Продумайте вентиляцию стояков (фановые трубы) — иначе возможен срыв гидрозатворов и неприятные запахи.
- Выпуск канализации через фундамент должен быть заложен на этапе печати — предусмотрите гильзу.

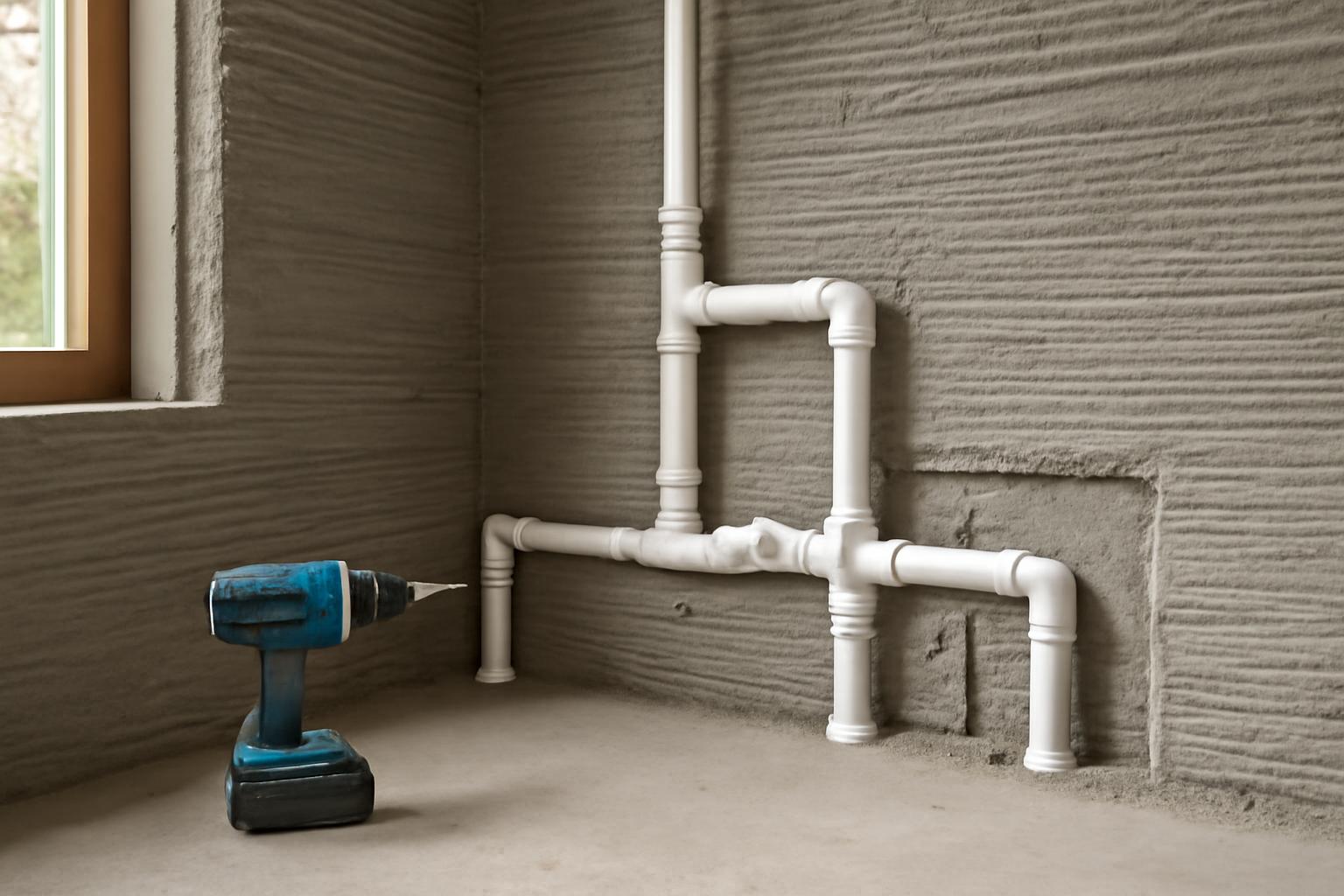

Монтаж труб в процессе 3D-печати: закладные и штробление
Существует два основных способа прокладки труб в 3D-печатных стенах: закладка при печати и штробление после. У каждого есть свои особенности.
Закладка труб при печати
Этот метод предпочтителен, так как позволяет избежать ослабления стен. Трубы укладываются между слоями бетона. Важно:
- Трубы должны быть точно позиционированы и временно зафиксированы, чтобы их не сдвинуло при нанесении следующего слоя.
- Используйте трубы с защитной оболочкой или гофрой, чтобы избежать повреждений.
- Продумайте места выхода труб к сантехприборам — они должны быть точно выведены на поверхность стены.
Штробление после печати
Если закладка не была предусмотрена, можно проштробить стены. Но будьте осторожны:
- Глубина штробы не должна превышать 1/3 толщины стены, иначе конструкция ослабнет.
- Используйте штроборез с пылеудалением, чтобы не повредить слои.
- После монтажа труб обязательно заполните штробы цементным раствором или специальной смесью.
Учет усадки и деформаций: компенсационные петли и гибкие соединения
Бетон при твердении дает усадку, что может вызвать напряжение в трубах. Чтобы избежать деформаций и протечек:
- На длинных участках трубопроводов устраивайте компенсационные петли — они гасят напряжение.
- В местах подключения сантехприборов используйте гибкие соединения (например, сильфонные подводки).
- При проходе труб через стены оставляйте зазоры и заполняйте их эластичным герметиком — это позволит трубам смещаться без повреждений.
Типичные ошибки и как их избежать
| Ошибка | Последствия | Решение |
|---|---|---|
| Слишком глубокие штробы | Ослабление несущей способности стены | Использовать закладные трубы при печати или прокладывать в стяжке пола |
| Недостаточный уклон канализации | Засоры, плохой слив | Тщательно рассчитывать уклоны на этапе проектирования |
| Отсутствие доступа к ревизиям | Сложность обслуживания | Предусмотреть лючки в местах соединений |
| Игнорирование усадки бетона | Деформация труб, протечки | Использовать компенсаторы и гибкие соединения |
Вопрос: Можно ли использовать металлопластиковые трубы в 3D-печатном доме?
Да, металлопластиковые трубы допустимы, но они менее гибкие, чем PEX, и требуют больше соединений. Лучше выбирать трубы с меньшим радиусом изгиба, чтобы упростить укладку.
Вопрос: Какой минимальный уклон канализации в 3D-печатном доме?
Для труб диаметром 50 мм уклон должен быть 3 см на метр, для 110 мм — 2 см на метр. Это стандартные значения, но проверяйте по СП 30.13330.
Вопрос: Нужна ли гидроизоляция в санузле 3D-печатного дома?
Да, гидроизоляция обязательна в зонах прямого попадания воды (душ, ванна). Для остальной площади достаточно влагостойкой отделки. Используйте цементные или цементно-полимерные составы, следуя инструкции производителя.
Вопрос: Можно ли прокладывать трубы в перекрытиях 3D-печатного дома?
Да, если перекрытия монолитные, можно заложить трубы при заливке или использовать стяжку пола. Это удобно для разводки водоснабжения и канализации.
Заключение
Проектирование сантехники в 3D-печатном доме — ответственная задача, но при правильном подходе она вполне решаема. Главное — заранее продумать трассировку труб, использовать закладные элементы при печати и учитывать усадку бетона. Следуя этому руководству, вы избежите ошибок и создадите надежную систему водоснабжения и канализации.
