Сечение стропил и обрешетки: оптимальные размеры для кровли
Вы можете выполнить расчет сечения стропил с помощью онлайн-калькуляторов на нашем сайте – перейдите на страницу соответствующего инструмента и заполните поля.
В качестве исходных величин необходимо ввести данные некоторых параметров стропильной системы:
- шаг стропил (расстояние между ними) – шагом регулируют нагрузку на систему стропил;
- размеры стропил (сечение стропил) – толщина × ширина доски/бруса.
Стоит отметить, что доска – более доступный вариант для устройства системы кровли, так как она выдерживает значительные нагрузки, и что немаловажно – стоит в разы бюджетнее.
В таблицах ниже, мы собрали оптимальные размеры сечения стропильных ног и обрешетки, в зависимости от типа кровельного покрытия, угла наклона крыши и расстояния между ними элементами. Все параметры приведены согласно СНИП.
Таблица сечения стропил
Тип кровли
Оптимальный уклон кровли, градусов
Шаг стропил, см
Сечение стропил, см
Мягкая кровля (рулонная, битумная черепица)
Асбестоцементные листы обыкновенного профиля
Асбестоцементные листы унифицированного профиля
Следующая таблица содержит данные по обрешетке, контробрешетке и материалу кровли:
| Тип кровли | Параметры кровельного материала, мм | Уклон кровли, градусов | Шаг обрешетки, см | Сечение обрешетки, см | Контробрешетка, см | Нахлест кровли, см |
| Профнастил: | 20-30 | соответственно углу уклона | доска 3×10 | 2,5-4 | 10-20 | |
| НС-20 | толщина 0,55 | 30-45 | 40, 60 | |||
| толщина 0,75 | 30-45 | 50, 70 | ||||
| НС-35 | толщина 0,55 | 30-45 | 100, 100 | |||
| толщина 0,75 | 30-45 | 120, 130 | ||||
| С-44 | толщина 0,55 | 30-45 | 90, 150 | |||
| толщина 0,75 | 30-45 | 110, 140 | ||||
| Цементно-песчаная черепица и керамическая черепица | зависит от производителя и типа | 22-30 | 31,2-33,5 | 3×5, 4×5, 4×6, 5×5 | > 3×5 | 8,5-10,8 |
| 30-90 | 32,1-34,5 | 5×15, 6×18 | 7,5-10,8 | |||
| Мягкая кровля (рулонная, битумная черепица) | зависит от производителя | > 7 | 1. рулонная — на сплошной обрешетке 3-5 мм зазор; 2. мягкая черепица — 30 см шаг досок обрешетки под ОСБ |
1.сплошная 2.обрешетка из доски 2.5×10-15 + ОСБ 9 мм |
> 3×5 | для рулонная 15-30 для мягкая > 15 |
| Металлочерепица | 4500×1160-1190×0,5 | > 20 | 80-100 (от волны) | доска 5×20; брус 4×6 | > 3×5 | в зависимости от марки 6-9 |
| Шифер | 3600х1500х8-10 3000х1500х8-10 2500х1200х6-8-10 |
25-45 | лист должен опираться на 2 бруса обрешетки | > 3×5 | 12-30 | |
| Асбестоцементные листы обыкновенного профиля | 50-54 | доска 5-6×10 брус > 5×5 |
должна перекрывать волну | |||
| Асбестоцементные листы унифицированного профиля | 60-75 | доска 5-6×10 брус > 7,5×7,5 |
||||
| Ондулин | 2000x950x3 | 5-10 | 5 | сплошная (зазор до 5 см) | > 3×5 | 3; боковой — 2 волны |
| 10-15 | 45 | доска 5×20; брус 4×5, 5×5 | 2; боковой — 1 волна | |||
| > 15 | 60 | доска 5×20; брус 4×5, 5×5 | 1,7; боковой — 1 волна | |||
Чтобы самостоятельно определить размерность всей системы стропил необходимо произвести расчеты основного влияния ветра, снеговых масс, а также веса кровельных материалов и конструктивных несущих элементов крыши в совокупности.
Ознакомиться с порядком расчета нагрузок можно в статье «Расчет нагрузки на стропильную систему».
Опять же напоминаем, что расчет приведен для ознакомления в значительно упрощенном формате, так как для точного расчета необходимо учитывать вертикальные и горизонтальные нагрузки на стропильные ноги, рассчитывать дополнительно сопротивление стропил изгибу, сжатию и растяжению, проверить конструкции на способность противостоять скалыванию и смятию.
Если у вас не сложная архитектурная конструкция, вы вполне сможете построить крышу самостоятельно, опираясь на оптимальные размеры бруса или доски, на стандартизированные параметры конструкции крыши.

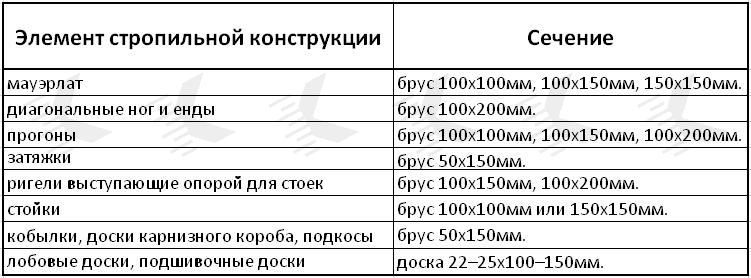

На рисунке и в таблице ниже указаны стандартные сечения элементов стропильной конструкции:
Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки балок, на примере случая с полной нагрузкой 400кг/м 2 :
Пролёт (м)
2,0
2,5
3,0
4,0
4,5
5,0
5,5
6,0
6,5
7,0
Шаг установки (м)
