В мире современных технологий и непрерывно растущих требований к электроснабжению и системам связи, надежная и продуманная инфраструктура становится залогом бесперебойной работы любого объекта. Сердцем этой инфраструктуры являются кабельные трассы, а их основой — правильно подобранные кабельные лотки. В этой статье (лотки для прокладки кабеля) мы подробно рассмотрим перфорированные листовые лотки серии ЛП, их преимущества и особенности выбора, чтобы вы могли создать по-настоящему надежную систему.
Что такое лотки ЛП и где они применяются?

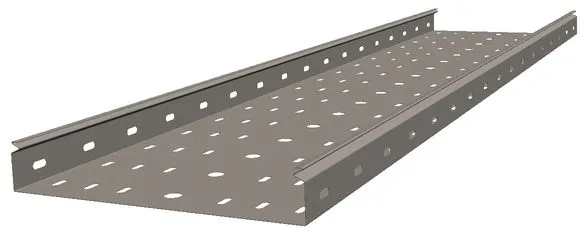

Перфорированные лотки ЛП — это универсальное решение для прокладки электрических кабелей, проводов и систем автоматизации. Они представляют собой секции из гнутой листовой стали, оснащенные перфорацией, которая обеспечивает ряд ключевых преимуществ. Лотки серии ЛП предназначены для неподвижной внутренней прокладки проводов и кабелей напряжением до 1000 В в системах электроснабжения, автоматизированных системах управления технологическими процессами (АСУ ТП), а также для трубных проводок . Благодаря своей конструкции и широкому выбору размеров, они находят применение в самых разных областях: от промышленных цехов и коммерческих зданий до жилых комплексов и объектов социальной инфраструктуры .
Ключевые преимущества перфорированных лотков
Почему же лотки ЛП стали одним из самых популярных решений на рынке? Ответ кроется в их уникальных характеристиках:
-
Универсальность: Лотки ЛП выпускаются в огромном ассортименте размеров (ширина, высота, длина) и с различной толщиной стали, что позволяет подобрать идеальное решение для трассы любой сложности . Они могут использоваться для прокладки как силовых кабелей большого сечения, так и тонких кабелей связи.
-
Надежность: Изготовленные из высококачественной стали марки 08Пс, лотки обладают высокой прочностью и несущей способностью . Дополнительная перфорация, вопреки распространенному мнению, не ослабляет, а оптимизирует конструкцию, снижая вес и обеспечивая вентиляцию.
-
Вентиляция и отвод тепла: Перфорация играет важнейшую роль. Во-первых, она обеспечивает естественную вентиляцию, предотвращая перегрев кабелей, что критически важно для их долговечности и безопасности . Во-вторых, через отверстия в лотке можно легко осуществлять отвод кабелей в стороны, ответвления от основной трассы .
-
Облегченная конструкция: Отверстия снижают общий вес лотка, что упрощает его транспортировку и монтаж, особенно при прокладке протяженных трасс .
-
Удобство монтажа: Перфорация на дне и бортах лотка позволяет легко и быстро крепить его к несущим конструкциям, а также соединять отдельные секции между собой с помощью стандартных болтовых соединений .
-
Коррозионная стойкость: Вариативность покрытий (оцинковка, горячее цинкование, порошковая окраска) позволяет выбрать лоток, оптимально подходящий для конкретных условий эксплуатации, включая агрессивные среды и повышенную влажность .
Как правильно выбрать лоток ЛП: ключевые параметры
Выбор правильного размера лотка — это основа надежной кабельной системы. Ошибка на этом этапе может привести к перегреву кабелей, сложностям с прокладкой и отсутствию места для будущего расширения. В компании «Невские Ресурсы» мы подходим к этому вопросу системно и предлагаем вам простой и понятный алгоритм.
Расчет площади сечения, занимаемой кабелями
Прежде чем выбрать лоток, необходимо рассчитать, какое пространство займут ваши кабели. В силу того, что при прокладке кабелей их невозможно расположить вплотную друг к другу, площадь, занимаемую одним кабелем, можно приблизительно определить по формуле: S = D², где S – площадь кабеля, а D – его наружный диаметр, включая изоляцию и оболочку .
Далее, площадь поперечного сечения, занимаемая всеми кабелями, рассчитывается по формуле:
Sк = Σ Di² * Ni, где Di – наружный диаметр кабеля, а Ni – количество кабелей этого диаметра.
Создаем пространство для будущего
Залог долговечной и удобной в эксплуатации кабельной трассы — это запас. Поэтому полученную расчетную величину Sк необходимо увеличить.
-
Запас на расширение: Рекомендуется добавить 25% для возможности дальнейшего расширения кабельной трассы без необходимости прокладки дополнительных лотков .
-
Норма заполнения лотка: Согласно Правилам устройства электроустановок (ПУЭ), суммарное сечение кабелей не должно превышать 40% для лотков с крышками и 35% для глухих лотков . Для перфорированных лотков с открываемыми крышками мы рекомендуем ориентироваться на коэффициент 1,35 .
Таким образом, итоговая формула для подбора лотка выглядит так:
Sкр = Sк * 1,35 * 1,25 = Sк * 1,6875 .
Итоговое значение Sкр — это минимально необходимая полезная площадь вашего кабельного лотка в квадратных миллиметрах.
Выбор типоразмера лотка из каталога
Теперь вам нужно выбрать лоток, площадь поперечного сечения которого будет не меньше полученного значения Sкр. Полезная площадь лотка рассчитывается как произведение его ширины (А) на высоту борта (В). Например, для лотка ЛП400х65 с шириной 400 мм и высотой 65 мм полезная площадь составит 26000 мм². Сравните это число с вашим Sкр, чтобы понять, подходит ли вам этот лоток.
Ассортимент лотков ЛП в «Невские Ресурсы»
Мы предлагаем широкий спектр прямых перфорированных лотков ЛП, чтобы вы могли найти идеальное решение для своего проекта. В нашем каталоге представлены лотки с различными параметрами:
-
Высота, мм: 50, 65, 80, 100.
-
Ширина, мм: От 50 до 500 мм.
-
Длина, мм: 2000 мм и 3000 мм.
-
Толщина стали, мм: 0,55; 0,6; 0,7; 0,8; 1,0 мм — в стандартном исполнении. По запросу можем предложить лотки с толщиной до 2,0 мм для особо нагруженных трасс .
Все лотки изготавливаются из высококачественной стали 08Пс и могут иметь различные виды покрытий: цинк, горячее цинкование или порошковую окраску по каталогу RAL, что обеспечивает надежную защиту от коррозии в любых условиях эксплуатации .
Примеры наших предложений (цены актуальны на момент написания статьи):
-
ЛП100х50, 0,7мм, L=2000 — компактное решение для небольших трасс: Цена: 492,45 руб. [catalog]
-
ЛП200х100, 0,7мм, L=2000 — оптимальный выбор для стандартных задач: Цена: 922,95 руб. [catalog]
-
ЛП400х50, 0,7мм, L=2000 — идеально для прокладки большого количества кабелей связи или тонких кабелей: Цена: 1128,75 руб. [catalog]
Вывод: ваш надежный партнер в создании кабельных систем
Компания «Невские Ресурсы» — ваш эксперт в области кабеленесущих систем . Мы предлагаем не просто продукцию, а готовые решения, адаптированные под ваши задачи. Наши специалисты всегда готовы помочь с расчетом трассы, выбором типоразмера и подбором необходимых аксессуаров, чтобы ваша кабельная система была надежной, безопасной и долговечной.
