Для 3D-печатного дома оптимальным решением является принудительная приточно-вытяжная вентиляция с рекуперацией тепла, так как герметичные стены, создаваемые 3D-печатью, препятствуют естественному воздухообмену. На этапе проектирования необходимо заложить вентиляционные каналы прямо в стены, используя возможности аддитивного производства. Это обеспечит эффективный воздухообмен, предотвратит накопление влаги и вредных газов, а также сохранит энергоэффективность дома.
Особенности вентиляции в 3D-печатных домах
3D-печатные дома отличаются от традиционных построек рядом характеристик, которые напрямую влияют на проектирование вентиляции. Во-первых, стены, созданные методом послойной экструзии, имеют слоистую структуру с возможными микропустотами. Это снижает теплопроводность, но также делает стены менее паропроницаемыми по сравнению, например, с газобетоном. Во-вторых, 3D-печать обеспечивает высокую герметичность: швы и стыки практически отсутствуют, что препятствует естественной инфильтрации воздуха. В-третьих, используемые материалы — обычно бетонные смеси или фибробетон — обладают низкой паропроницаемостью, что может привести к накоплению влаги внутри помещений.
Из-за этих особенностей в 3D-печатных домах особенно важно организовать контролируемый воздухообмен. Без достаточной вентиляции в помещениях будет повышаться уровень углекислого газа, влажности, а также возможно выделение радона из почвы и материалов. Поэтому естественная вентиляция, основанная на разнице температур и давлении, часто оказывается недостаточной. Рекомендуется проектировать принудительную вентиляцию с механическим побуждением, которая обеспечит стабильный приток свежего воздуха и удаление загрязненного.
Выбор типа вентиляции: естественная или приточная
При выборе системы вентиляции для 3D-печатного дома необходимо учитывать климатические условия, размер дома, бюджет и требования к качеству воздуха. Естественная вентиляция — самый простой и дешевый вариант, но она сильно зависит от погоды и не всегда способна обеспечить необходимый воздухообмен, особенно в герметичных зданиях. Приточная вентиляция с механическим побуждением позволяет точно контролировать подачу воздуха, фильтровать его и подогревать в холодное время года.
Естественная вентиляция: преимущества и ограничения
Естественная вентиляция работает за счет разницы давления и температуры между внутренним и наружным воздухом. Для ее организации в 3D-печатном доме можно предусмотреть приточные клапаны в стенах и вытяжные каналы в санузлах и кухне. Однако из-за герметичности стен тяга будет слабой, и в безветренную погоду воздухообмен может полностью прекратиться. Кроме того, естественная вентиляция не позволяет утилизировать тепло, что приводит к теплопотерям зимой. Поэтому такой вариант подходит только для небольших домов в регионах с мягким климатом и при условии, что владелец готов мириться с нестабильным микроклиматом.
Приточная вентиляция: контроль и эффективность
Приточная вентиляция с механическим побуждением — это система, которая принудительно подает свежий воздух в помещения и удаляет отработанный. Она может быть организована с помощью приточной установки, которая фильтрует и подогревает воздух, и вытяжных вентиляторов. Для 3D-печатных домов оптимальной является приточно-вытяжная установка с рекуперацией тепла: она позволяет сохранять до 80-90% тепла, что особенно важно для энергоэффективных домов. Такая система требует больших первоначальных затрат, но окупается за счет снижения расходов на отопление и обеспечивает здоровый микроклимат.
Сравнение двух типов вентиляции представлено в таблице:
| Параметр | Естественная вентиляция | Приточная вентиляция |
|---|---|---|
| Стоимость установки | Низкая | Высокая |
| Энергопотребление | Отсутствует | Умеренное (вентиляторы, рекуператор) |
| Контроль воздухообмена | Слабый | Точный |
| Фильтрация воздуха | Нет | Да |
| Теплоутилизация | Нет | Да (с рекуператором) |
| Зависимость от погоды | Высокая | Низкая |
Для большинства 3D-печатных домов рекомендуется принудительная вентиляция, особенно если дом имеет площадь более 100 м² или расположен в регионе с холодными зимами. В теплом климате можно рассмотреть гибридные решения: естественная вентиляция в теплое время года и принудительная — в холодное.
Проектирование вентиляционных каналов в 3D-стенах
Одно из главных преимуществ 3D-печати — возможность создавать вентиляционные каналы непосредственно в стенах в процессе строительства. Это позволяет избежать прокладки воздуховодов по поверхности, что экономит пространство и улучшает эстетику. Однако проектирование таких каналов требует тщательного инженерного расчета.
Возможности 3D-печати для вентиляции
При 3D-печати стен можно оставлять пустоты, которые будут выполнять функцию воздуховодов. Например, можно запрограммировать принтер на создание вертикальных или горизонтальных каналов заданного сечения. Это особенно удобно для приточных и вытяжных магистралей. Также можно встраивать гильзы для последующего монтажа вентиляционного оборудования.
Расчет сечения каналов
Сечение каналов должно быть достаточным для обеспечения требуемого воздухообмена. Рекомендуемая скорость воздуха в каналах — 3-5 м/с для магистральных и 1-2 м/с для ответвлений. Для расчета сечения используйте формулу: S = L / (3600 × V), где L — расход воздуха в м³/ч, V — скорость воздуха в м/с. Например, для расхода 300 м³/ч и скорости 4 м/с сечение составит 300 / (3600 × 4) = 0,0208 м², что соответствует круглому каналу диаметром около 160 мм.
Расположение каналов
Приточные каналы обычно располагают в жилых комнатах и спальнях, а вытяжные — в санузлах, кухне и гардеробных. Каналы должны быть проложены с минимальным количеством поворотов, чтобы снизить сопротивление. Важно также учитывать несущую способность стен: каналы не должны ослаблять конструкцию. Для этого рекомендуется размещать их в местах с наименьшей нагрузкой, например, во внутренних перегородках.
Монтаж вентиляционной системы в 3D-печатном доме
Монтаж вентиляции в 3D-печатном доме имеет свои особенности, связанные с наличием готовых каналов в стенах. Ниже приведена пошаговая инструкция.
- Подготовка: Проверьте, что вентиляционные каналы в стенах чистые и не имеют наплывов бетона. При необходимости прочистите их.

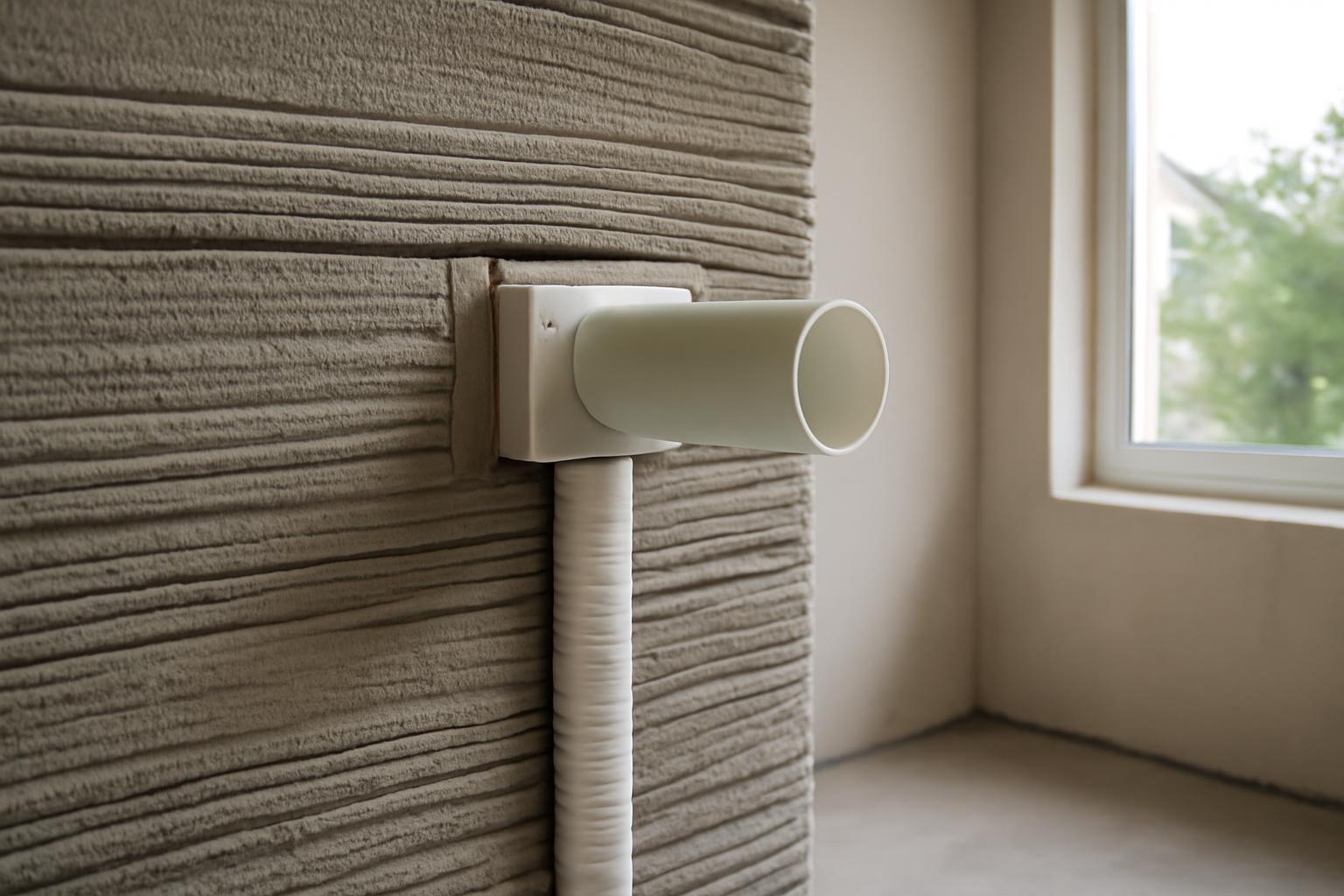

- Установка приточных клапанов: В местах притока воздуха установите приточные клапаны или решетки. Они должны быть герметично закреплены и утеплены, чтобы избежать промерзания.
- Монтаж воздуховодов: Если каналы не были заложены в стены, проложите воздуховоды по поверхности или в фальшполах/подвесных потолках. Соединения герметизируйте алюминиевым скотчем или специальными герметиками.
- Установка вентиляционного оборудования: Установите приточно-вытяжную установку (например, с рекуператором) в техническом помещении. Подключите к ней воздуховоды, идущие к каналам в стенах.
- Электрическое подключение: Подключите вентиляторы и автоматику к электросети. Убедитесь, что все соединения соответствуют требованиям безопасности.
- Настройка: Отрегулируйте расход воздуха в каждом помещении с помощью балансировочных клапанов. Проверьте работу системы в разных режимах.
При монтаже важно обеспечить герметичность всех соединений, чтобы избежать утечек воздуха и снижения эффективности. Также необходимо предусмотреть доступ к фильтрам и теплообменнику для обслуживания.
Интеграция вентиляции с умным домом и автоматизация
Современные системы вентиляции могут быть интегрированы в систему умного дома, что позволяет автоматизировать управление и повысить энергоэффективность. Для этого используются датчики CO2, влажности и температуры, которые передают данные на контроллер.
Датчики и сценарии
Установите датчики CO2 в жилых комнатах и спальнях. Когда уровень CO2 превышает заданный порог (например, 800 ppm), система автоматически увеличивает приток свежего воздуха. Датчики влажности в ванной и кухне позволяют включать вытяжку при повышении влажности. Управление может осуществляться через смартфон или голосовых ассистентов.
Рекуперация тепла
Рекуператор — это устройство, которое передает тепло от вытяжного воздуха приточному. В 3D-печатных домах с герметичными стенами рекуперация особенно важна, так как позволяет сохранить тепло и снизить расходы на отопление. При выборе рекуператора обратите внимание на его эффективность (обычно 70-90%) и тип (пластинчатый, роторный и т.д.). Установка рекуператора требует дополнительных воздуховодов и электричества, но окупается за 3-5 лет.
Типичные ошибки при устройстве вентиляции в 3D-печатных домах
При организации вентиляции в 3D-печатных домах часто допускаются ошибки, которые приводят к снижению эффективности и проблемам с микроклиматом. Вот наиболее распространенные из них:
- Недостаточное сечение каналов. Если каналы слишком узкие, воздухообмен будет слабым, что приведет к духоте и сырости. Всегда рассчитывайте сечение на основе требуемого воздухообмена.
- Неправильное расположение приточных и вытяжных отверстий. Приточные и вытяжные отверстия должны быть расположены так, чтобы воздух проходил через всю комнату, а не застаивался в углах. Например, приток у окна, вытяжка у двери.
- Игнорирование герметизации стыков. Негерметичные соединения воздуховодов приводят к утечкам воздуха и снижению эффективности. Используйте качественные герметики и скотч.
- Отсутствие учета теплопотерь при естественной вентиляции. В холодное время года естественная вентиляция может вызывать сквозняки и потери тепла. Установите рекуператор или хотя бы утепленные клапаны.
Избегая этих ошибок, вы обеспечите надежную и эффективную вентиляцию в вашем 3D-печатном доме.
Вопрос: Можно ли сделать вентиляцию в 3D-печатном доме без принудительной системы?
Да, можно, но только в небольших домах (до 100 м²) в регионах с теплым климатом и при условии, что стены не полностью герметичны. Однако естественная вентиляция будет нестабильной и не сможет обеспечить необходимый воздухообмен в холодное время года. Рекомендуется комбинировать естественную и принудительную вентиляцию.
Вопрос: Какой диаметр вентиляционных каналов нужен для 3D-печатного дома?
Диаметр зависит от требуемого воздухообмена и длины каналов. Для типового дома площадью 150 м² с воздухообменом 300 м³/ч достаточно каналов диаметром 150-160 мм для магистралей и 100-125 мм для ответвлений. Точный расчет лучше доверить специалисту.
Вопрос: Можно ли встроить вентиляционные каналы в стены при 3D-печати?
Да, это одно из преимуществ 3D-печати. При проектировании дома вы можете заложить каналы в стены, указав их в 3D-модели. Принтер создаст пустоты нужной формы. Это экономит место и упрощает монтаж.
Вопрос: Нужна ли гидроизоляция вентиляционных каналов в 3D-стенах?
Если каналы проходят через наружные стены, их необходимо утеплить и защитить от конденсата. Внутренние каналы не требуют специальной гидроизоляции, но важно обеспечить гладкость стенок, чтобы уменьшить сопротивление и предотвратить накопление пыли.
